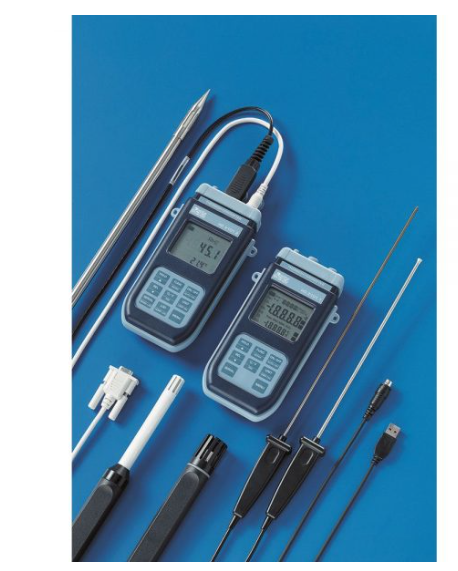

DeltaOHM HD2101.1 / HD2101.2 便携式温湿度记录仪
产品概述
HD2101.1 和 HD2101.2 是配备 LCD 显示屏的便携式仪表。它们可与组合式探头配合，测量相对湿度和温度。若仅需测量温度，也可连接 Pt100 或 Pt1000 浸入式、穿透式、接触式或空气温度探头。
当连接温湿度组合探头时，仪器可自动计算并显示以下参数：
绝对湿度
露点温度
水蒸气分压
湿球温度
混合比
热焓
舒适度指数
探头特点：所有探头均配备自动识别模块，出厂校准数据直接存储在探头内部，即插即用。
主要功能与特性
数据记录（仅 HD2101.2）：可存储多达 38,000 组 数据，可通过 RS232C 或 USB 2.0 接口传输至电脑，或连接便携式打印机输出。
记录间隔：可通过菜单设置，范围从 1 秒至 1 小时（含多种可选间隔）。
统计功能：支持最大值（MAX）、最小值（MIN）和平均值（AVG）计算。
相对测量（REL） 和 数据保持（HOLD） 功能。
自动关机：可设置或禁用。
防护等级：整机 IP66，防尘防水。
技术规格
湿度测量
| 项目 | 规格 |
|---|---|
| 测量范围 | 0...100% RH |
| 分辨率 | 0.1% RH |
| 精度 | ±0.1% RH |
| 年漂移 | 0.1% RH/年 |
温度测量（Pt100 / Pt1000）
| 项目 | 规格 |
|---|---|
| 测量范围 | -200...+650℃ |
| 分辨率 | 0.1℃ |
| 精度 | ±0.1℃ |
| 年漂移 | 0.1℃/年 |
数据存储（仅 HD2101.2）
| 项目 | 规格 |
|---|---|
| 存储结构 | 2000 页，每页 19 组数据 |
| 总存储量 | 38,000 组 |
| 存储间隔 | 1, 5, 10, 15, 30 秒；1, 2, 5, 10, 15, 20, 30 分；1 小时 |
| 数据安全性 | 永久保存，不受电池电量影响 |
电源
| 项目 | 规格 |
|---|---|
| 电池 | 4 节 AA 1.5V 碱性电池 |
| 续航 | 约 200 小时（1800mAh 碱性电池） |
| 待机功耗 | 20μA |
| 外接电源 | 12Vdc / 1000mA 电源适配器 |
接口
| 接口类型 | 规格说明 |
|---|---|
| RS232C | 电气隔离，波特率 1200~38400，数据位 8，无校验，停止位 1，硬件流控 Xon/Xoff，线长最大 15m |
| USB（仅 HD2101.2） | USB 1.1 / 2.0，电气隔离，Mini-USB 接口，HID 类型，无需驱动 |
| 打印间隔 | 即时或可选与存储间隔相同 |
工作环境与物理参数
| 项目 | 规格 |
|---|---|
| 工作温度 | -5...+50℃ |
| 存储温度 | -25...+65℃ |
| 工作湿度 | 0...90% RH（无凝结） |
| 防护等级 | IP66 |
| 尺寸 | 185×90×40mm |
| 重量 | 约 470g（含电池） |
| 外壳材质 | ABS 橡胶 |
| 显示屏 | 2 行 4½ 位 + 符号，可视区域 52×42mm |
| 实时时钟 | 支持日期与时间，精度 ≤ 1 分钟/月 |
接口与连接说明
HD2101.2（数据记录型）：配备 Mini-USB 接口，属于 HID 类型，连接电脑时 无需安装驱动（使用 CP23 电缆）。
HD2101.1（非记录型）：如需连接电脑 USB 接口，需使用 C.206 USB/串口转换器，并安装随附驱动程序。
RS232C 串口：采用 Mini-DIN 接口，可通过 HD2110CSNM 电缆连接电脑或 HD40.1 便携式打印机。
订购信息
| 型号 | 包含内容 |
|---|---|
| HD2101.1 | 主机、4 节 AA 电池、说明书、便携箱、DeltaLog9 软件（官网下载）。探头和电缆需另购。 |
| HD2101.2 | 数据记录型主机、4 节 AA 电池、说明书、便携箱、CP23 USB 电缆、DeltaLog9 软件（官网下载）。探头和电缆需另购。 |
可选附件与电缆
| 型号 | 说明 |
|---|---|
| HD2110CSNM | 8 针 Mini-DIN 转 9 针 D-Sub（母头）RS232C 连接电缆 |
| C.206 | USB/串口转换器（适用于 HD2101.1 连接电脑） |
| SWD10 | 230Vac / 12Vdc-1000mA 稳压电源适配器 |
| HD40.1 | 便携式串行热敏打印机（24 列，58mm 纸宽），需配合 HD2110CSNM 电缆 |
湿度校准附件（饱和盐溶液）
| 型号 | 相对湿度值（@20℃） | 说明 |
|---|---|---|
| HD75 | 75.4% RH | 含 M24x1.5 和 M12x1 转接头 |
| HD33 | 33.0% RH | 含 M24x1.5 和 M12x1 转接头 |
| HD11 | 11.0% RH | 含 M24x1.5 和 M12x1 转接头 |
校准建议：Delta OHM 推荐校准顺序为 75% → 33% → 11%。使用时需确保溶液内同时存在固态盐和液态溶液，并保持探头与溶液温度一致（温差会导致测量误差）。校准前需稳定至少 2 小时，插入探头后等待至少 30 分钟再开始校准。
湿度探头保护罩（选配）
适用于 Ø26 探头（螺纹 M24x1.5）
| 型号 | 材质 | 工作温度 |
|---|---|---|
| P1 | 技术聚合物 + 34μm 不锈钢网 | -40...+80℃ |
| P2 | 技术聚合物 + 20μm 烧结 PE | -40...+80℃ |
| P3 | 20μm 烧结青铜 | -40...+150℃ |
| P4 | 20μm 烧结 PE | -40...+80℃ |
适用于 Ø14 探头（螺纹 M12x1）
| 型号 | 材质 | 工作温度 |
|---|---|---|
| P6 | 10μm 烧结不锈钢 | -40...+180℃ |
| P7 | 20μm PTFE | -40...+150℃ |
| P8 | PBT + 10μm 不锈钢网 | -40...+120℃ |
温湿度组合探头（带 SICRAM 模块）
以下探头内置 SICRAM 数字模块，存储校准数据，支持自动识别。
| 型号 | 传感器 | 温湿度范围 | 尺寸（mm） |
|---|---|---|---|
| HP472ACR | RH + Pt100 | 0...100% RH / -20...+80℃ | 170 |
| HP473ACR | RH + Pt100 | 0...100% RH / -20...+80℃ | 130 |
| HP474ACR | RH + Pt100 | 0...100% RH / -40...+150℃ | 130 |
| HP475ACR | RH + Pt100 | 0...100% RH / -40...+150℃ | 110 |
| HP475AC1R | RH + Pt100 | 0...100% RH / -40...+180℃ | 480 |
| HP477DCR | RH + Pt100 | 0...100% RH / -40...+100℃ | 110 |
| HP478ACR | RH + Pt100 | 0...100% RH / -40...+150℃ | 130 |
| HP480 / HP481 | RH + Pt1000 | 0...100% RH / -40...+60℃ | 详见管道专用说明 |
通用探头技术参数
湿度传感器：电容式
温度传感器：Pt100
湿度精度：±1.5% RH（0~90% RH，15~35℃）；±2.0% RH（90~100% RH）；其他温度范围 ±(1.5 + 1.5% 读数) % RH
温度精度：±0.3℃
响应时间（RH）：10 秒（10↔80% RH，风速 2m/s）
温度漂移（@20℃）：≤ 0.02% RH/℃
电阻温度系数：0.003%℃
管道专用探头 HP480 / HP481（压缩空气露点测量）
HP480 和 HP481 专为压缩空气系统设计，用于测量管路中的温度、相对湿度和露点温度。
应用优势
防止金属管道腐蚀
防止低温下管道结冰堵塞
抑制医疗系统中细菌滋生
降低气动设备维护成本，保持运动部件润滑
提升与空气接触的产品质量（如颗粒干燥）
主要特点
| 项目 | HP480 | HP481 |
|---|---|---|
| 安装方式 | 任意位置，支持 G1/2" 螺纹或快插接头 | 任意位置，G1/2" 螺纹 |
| 流量调节 | 0.2~3 L/min | 无 |
| 过滤保护 | 15μm 烧结 AISI 316 不锈钢 | 15μm 烧结 AISI 316 不锈钢 |
| 测量室材质 | AISI 304 不锈钢 | — |
| 工作压力 | 0~16 bar | -1~16 bar |
| 工作温度 | -40...+80℃ | -40...+80℃ |
| 防护等级 | IP65 | IP65 |
| 电缆长度 | 2m | 2m |
| 兼容性 | 环氧乙烷（C₂H₄O）最大浓度 3ppm | 同左 |
露点测量精度（@20℃）
-40~0℃ DP：±2℃ DP
0~+20℃ DP：±1℃ DP
安装提示：建议在探头上游安装手动截止阀，便于维护。定期清洁烧结过滤器以保持响应性能。
Pt100 温度探头（带 SICRAM 模块）
Delta OHM 提供多种 Pt100 温度探头，均内置 SICRAM 模块，支持高精度温度测量。
标准精度等级（IEC 60751:2008）
| 等级 | 适用温度范围（绕线式） | 适用温度范围（薄膜式） | 精度（℃） |
|---|---|---|---|
| AA（1/3 DIN） | -50~250℃ | 0~150℃ | ±(0.1 + 0.0017·|t|) |
| A | -100~450℃ | -30~300℃ | ±(0.15 + 0.002·|t|) |
| B | -196~600℃ | -50~500℃ | ±(0.3 + 0.005·|t|) |
| C | -196~600℃ | -50~600℃ | ±(0.6 + 0.01·|t|) |
典型探头型号（部分）
| 型号 | 温度范围 | 精度（@0℃） | 响应时间 τ₀.₆₃ | 用途 |
|---|---|---|---|---|
| TP472I | -196~+500℃ | ±0.1℃ | 3s | 浸入式 |
| TP472I.O | -50~+300℃ | ±0.1℃ | 3s | 浸入式 |
| TP473P.I | -50~+400℃ | ±0.1℃ | 5s | 穿透式 |
| TP474C.O | -50~+300℃ | ±0.1℃ | 5s | 接触式 |
| TP475A.O | -50~+250℃ | ±0.1℃ | 12s | 空气温度 |
| TP49A.I | -70~+250℃ | ±0.1℃ | 3.5s | 浸入式（细型） |
| TP87.O | -50~+200℃ | ±0.1℃ | 3s | 表面接触 |
说明：所有 SICRAM 模块探头均经过工厂线性化校准，精度优于标准等级。Delta OHM 可提供 ISO 9001 或 ACCREDIA LAT（ISO/IEC 17025）校准证书。
技术资料：https://environmental.senseca.com/wp-content/uploads/document/DeltaOHM_HD2101.1_2_Thermo_Hygrometer_Datalogger_datasheet_ENG.pdf
